| Hier
eine kurze Überlegung zum Stromverbrauch der EM84:

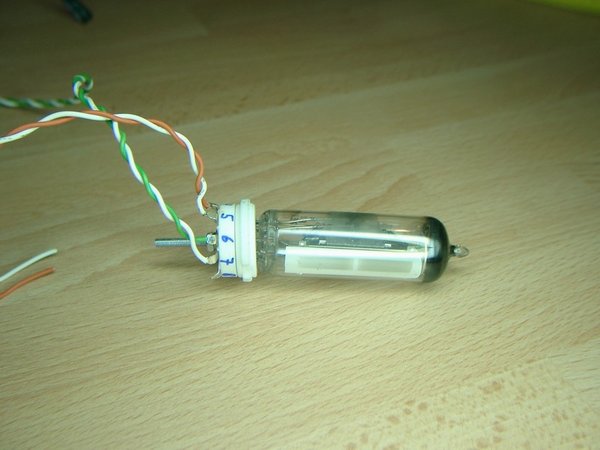

Die EM84
Heizungen werden sind an die EL34 angeschlossen. Die EL34 haben laut
Datenblatt je 1,5A und die EM84 haben 0,21A das macht zusammen 3,21A auf
dem Trafo ist eine Stromstärke von 3,5A angegeben. Es sollte also
reichen aber bei den Chinesen weis man nie ob das was drauf steht auch

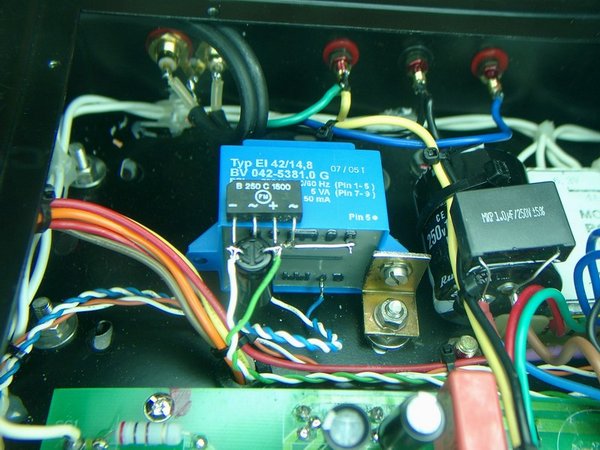

drin ist. Dazu kommt noch an eine Heizwicklung der EL34 der Trafo zur
Erzeugung der 220V Anodenspannung für die EM84 welche ca. 2mA pro Röhre
braucht. Das wären dann 220V x 0,004A = 0,88VA. Das macht 0,88VA / 6,3V
= 0,140A. Diese 0,140 A kommen noch zu den 3,21A hinzu = 3,35A. Ich
werde die Stromaufnahme noch messen um an dieser Stelle sicher zu sein.
Eigentlich wollte ich einen zweiten Printtrafo benutzen um nicht den

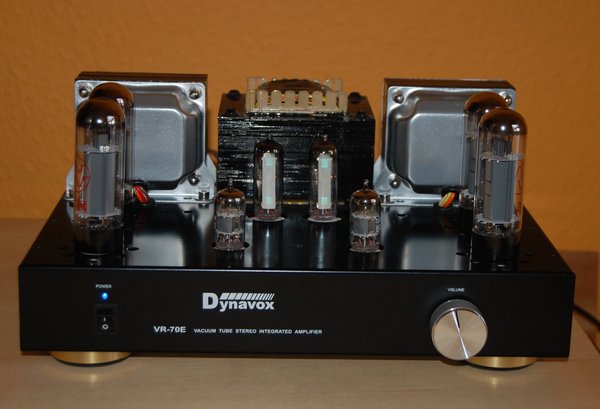

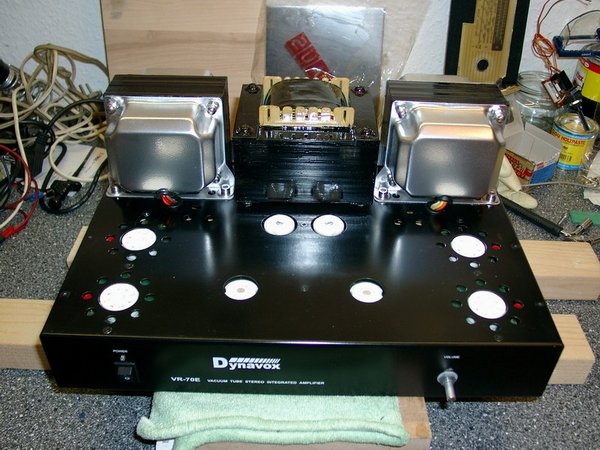

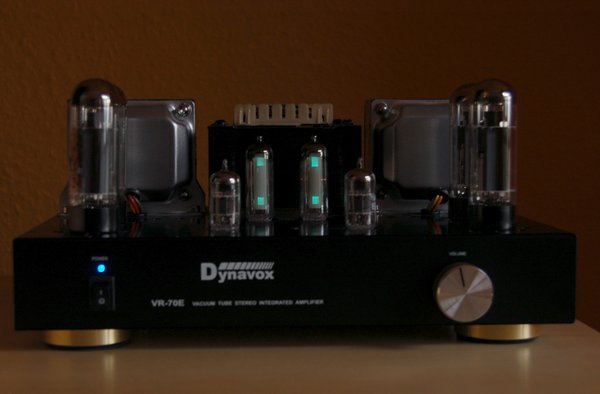

Netzteiltrafo anzuzapfen. Nur ist es mittlerweile im Dynavox recht eng
geworden. Aber ich habe einen Platz gefunden und werde demnächst die
EM84 über eine eigene Spannungsversorgung betreiben. |
