| Das neue Submodul |
 |

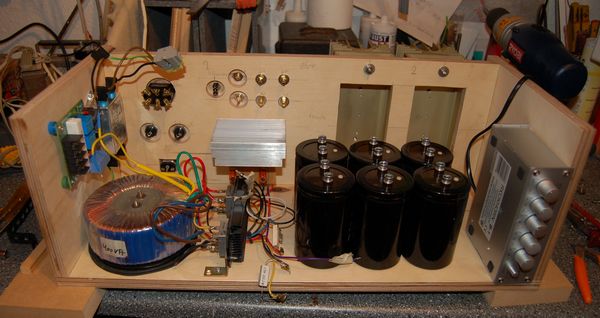

| Da mir das Mivoc AM 120
Subwoofermodul zu wenig Leistungsreserven hatte, habe ich beschlossen
selber ein Subwoofermodul zu bauen. Als Endstufen betreibe ich drei
parallel geschaltete LM3886 (Gainclone) Verstärker IC welche auf ca. 180
Watt RMS kommen. Die großen Becherelkos haben je 10.000µF das sollte
auch bei einem ordentlichen Bassimpuls reichen.
Als Frequenzweiche benutze ich erst
einmal eine leicht modifizierte B1 von Reckhorn. |
 |
|

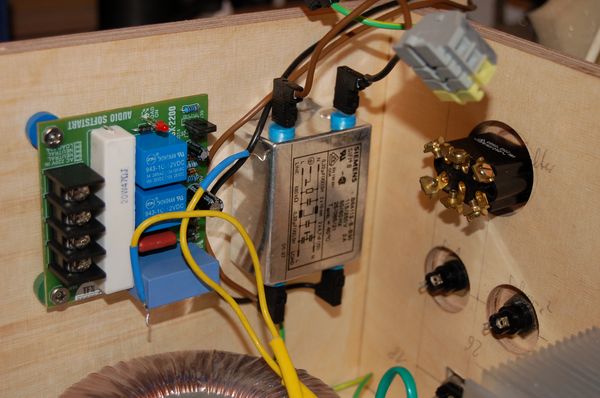

Hier sieht man links im Bild die
Einschaltstrombegrenzung (Fertigmodul aus Ebay um die 15 Euro) daneben
den Versorgungsspannungsfilter. |
 |
|

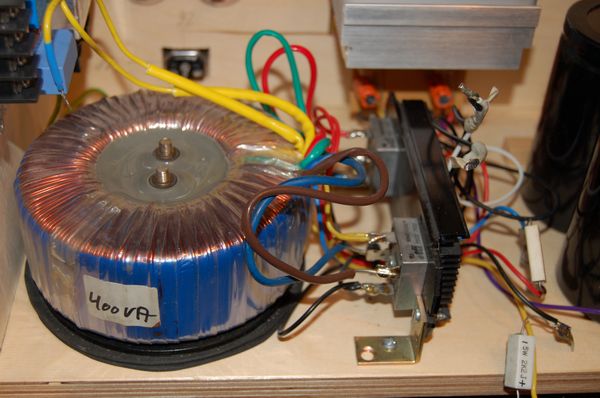

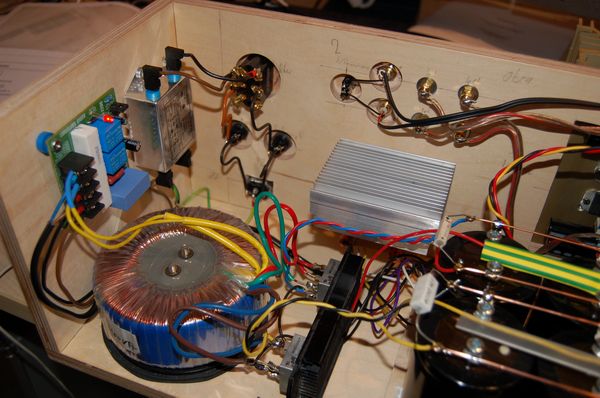

Hier der "kleine" Trafo und die
Gleichrichterbrücken. |
 |
|
|
 |
|

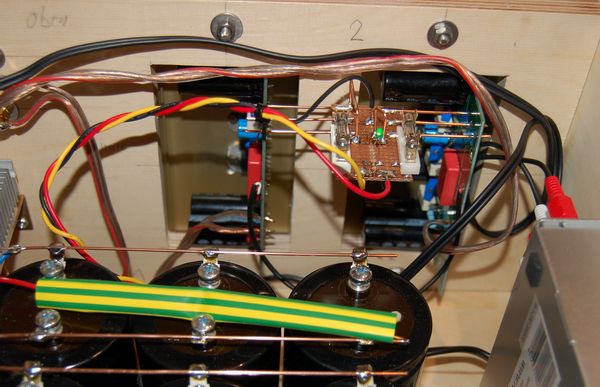

Hinten rechts kann man die Endstufen
sehen. |
 |
|

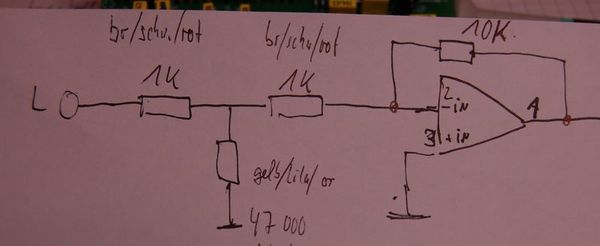

Da die Verstärkung der B1 sehr schwach
war habe ich mir erlaubt die beiden 10K Widerstände gegen 20K
Widerstände zu tauschen. |
 |
|

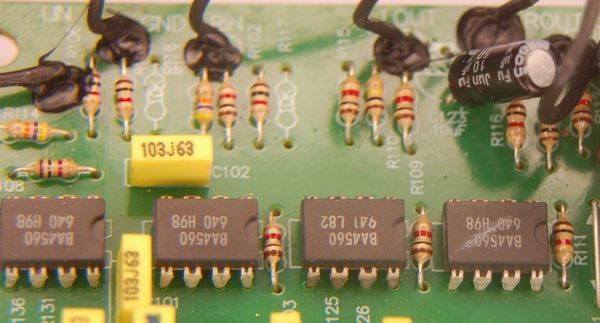

Nach dem Wechsel der Widerstände R117 und
R118 auf 20K ist das Eingangssignal deutlich lauter. |
|
|
|
|
|
|
| |
| |
|
Jetzt fehlt mal wieder nur noch die Frontblende. |
| |
|
to be continued...... |
| |
|
|
| |
|
|
| |
| |
| |
| |
| |
| |
|
|
| |
