Dipol- Subwoofer:

Der Dipol oder besser wegen der Form Ripol (nach Axel Ridtahler).

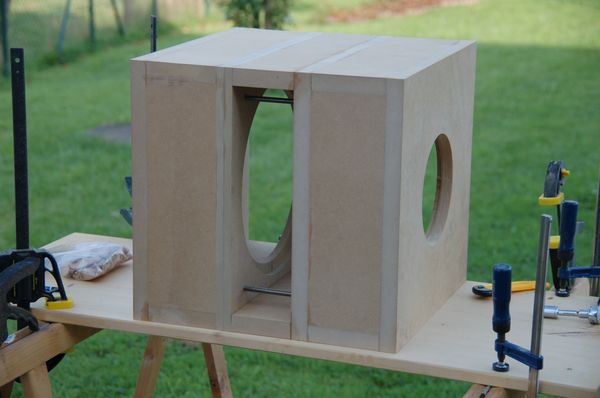

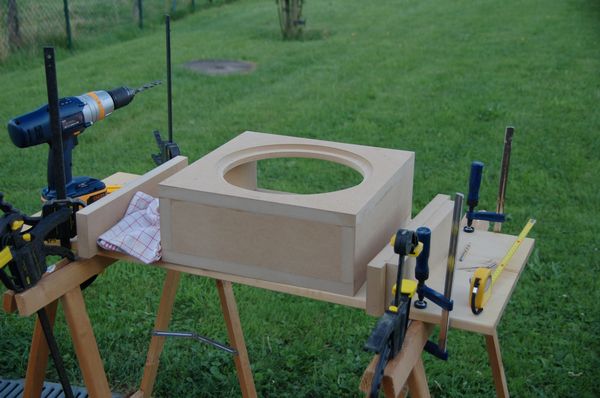

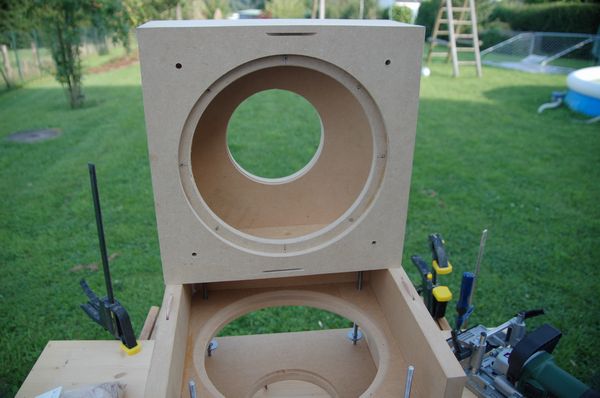

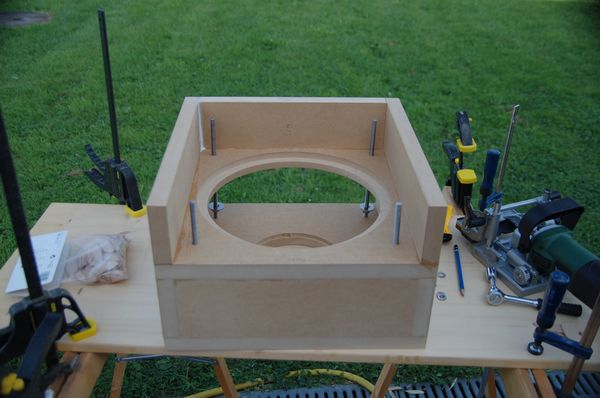

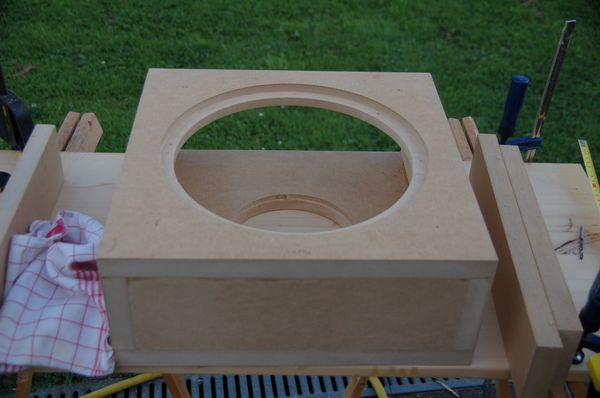

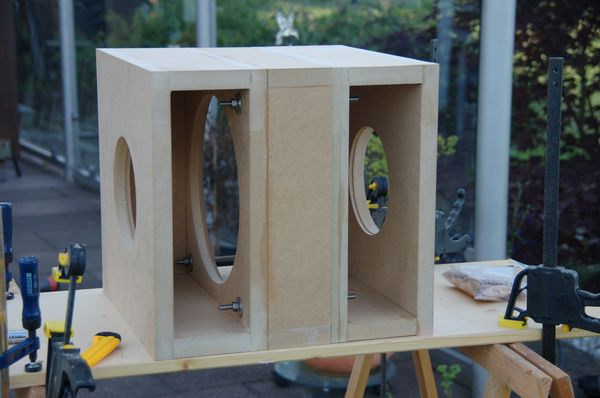

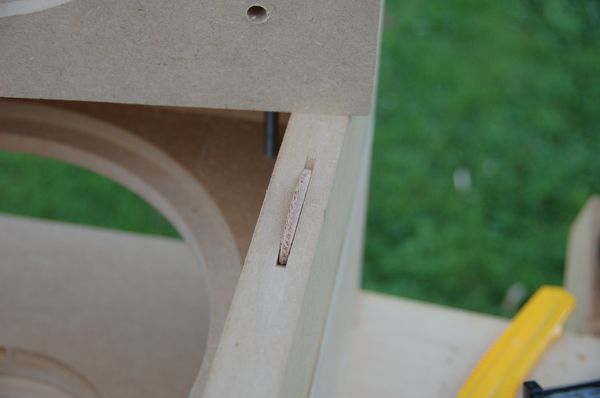

Hier nun die ersten Rohbaubilder:

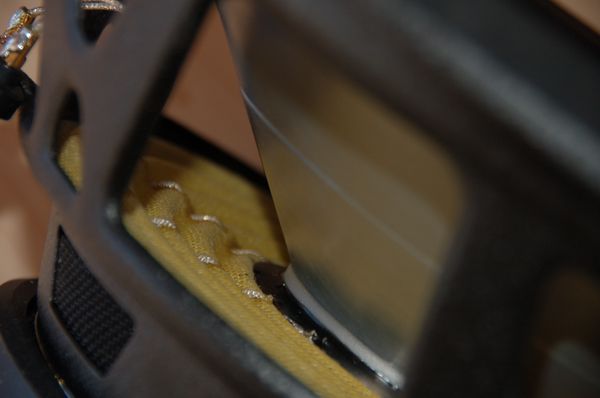

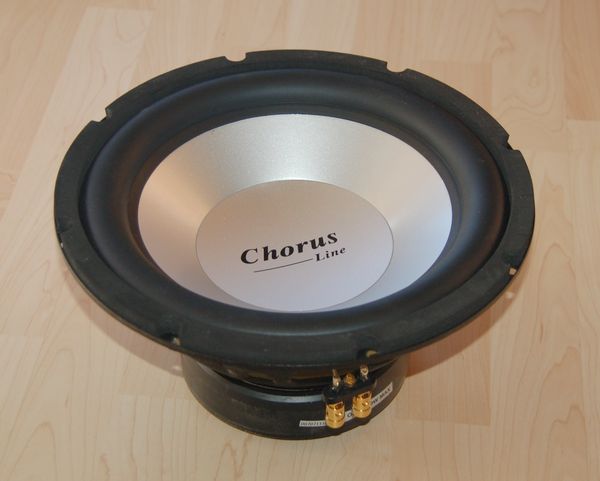

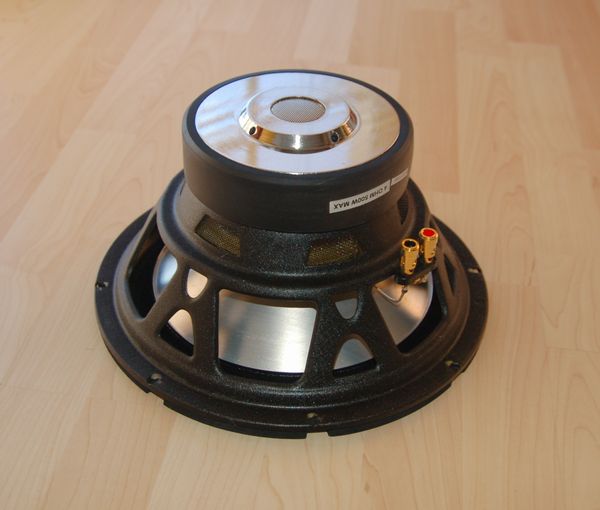

Hier einige Bilder des Tieftöners:






Weiter geht es auf Seite 2


Das Gehäuse besteht aus einer 25mm MDF- Platte welche mit Ahorn furniert wurde.
Folgende Komponenten wurden verbaut:

Als Submodul zwei Mivoc AM120 (je eins pro Tieftöner)

Tieftöner: Chorus Line 12" Woofer (Händler: Sintron, Ebay etc.)

Technische Daten:

Chorus Line 12 Lautsprecher, belüfteter 60 Oz Strontium Magnet, Alu-Membrane, Gummisicke, 4-lagige 2,5" Schwingspule, 400 Watt RMS, 800 Watt Max, Gewicht 4,8Kg, Lochkreisausschnitt 280mm, Einbautiefe 150mm

Thiele & Small Parameter:
Freq.Res.(Hz) 26-1,5K
Fs(Hz) 22
Re(Ohm) 3,3
Qes 0,36
Qms 2,71
Qts 0,32
Vas(L) 85,9
Sd(cm2) 552
Xmax(mm) +-12
Mms(gr) 277,5
B1(N/A) 18,38
LeK(mH) 3,21
Mmd(gr) 270,2
Cms(mm/N) 0,2
Rms(kg/s) 13,71
SPL 89dB
